變頻器與電機如何選配(變頻器配合怎么樣電機)

通過變頻器驅動電機已經成為不可逆轉的趨勢。在實際使用中，由于變頻器與電機的匹配關系不合理，經常會出現一些問題。選擇變頻器時，應充分了解變頻器驅動設備的負載特性。女士整理了一些相關資料與大家分享，以期對實際工作有所幫助。

我們可以把生產機械分為三種：恒功率負載、恒扭矩負載、風機負載和水泵負載。不同的負載類型對變頻器的要求不同，要根據具體情況合理匹配。

恒定功率負載

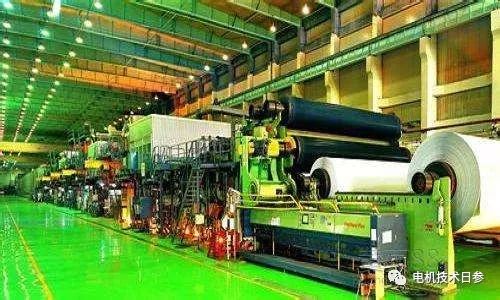

塑料薄膜生產線中的機床、軋機、造紙機、卷取機和開卷機等所需的扭矩。與轉速成反比，屬于恒功率負載。負載的恒功率特性應該以一定的速度范圍來表示。當轉速很低時，受機械強度的限制，低速時會變?yōu)楹戕D(zhuǎn)矩負載。當電機的速度由恒定磁通調節時，它由恒定轉矩調節;弱磁調速采用恒功率調速。

風扇和泵負載

風機、水泵、油泵等設備隨葉輪旋轉。隨著轉速的降低，扭矩按照轉速的平方遞減，負載所需的功率與轉速的三次方成正比。當需要的風量和流量減少時，可以用變頻器通過調速來調節風量和流量，這樣可以大大省電。因?yàn)樵诟咚傧拢S著轉速的增加，所需的功率增加得太快，所以風扇和泵的負載不應超過工業頻率。

恒定扭矩負載

在任何速度下，t1總是保持不變或基本不變。變頻器以恒轉矩驅動負載時，低速時的轉矩應足夠大，并有足夠的過載能力。如果需要在低速下以穩定的速度運行，則應考慮電機的散熱性能，以避免電機因溫升過高而燒毀。

選擇變頻器應注意的問題

工頻電機由變頻器驅動時，電機電流將增加10-15%，溫升將增加20-25%左右。

使用變頻器控制高速電機時，會產生更多的高次諧波。這些高次諧波會增加變頻器的輸出電流。因此，在選擇變頻器時，應該比普通電機大一檔。

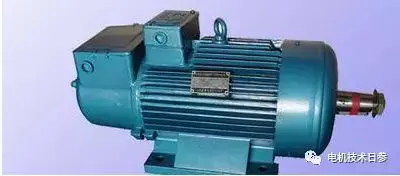

與普通鼠籠式電機相比，繞線式電機容易發生過流跳閘，應選用比平時容量稍大的變頻器。

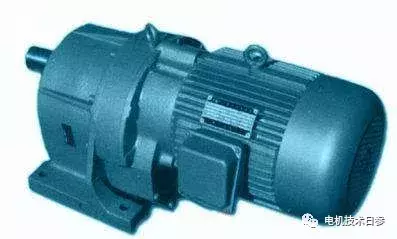

使用變頻器驅動齒輪減速電機時，應用范圍受到齒輪轉動部分潤滑方式的限制。當超過額定速度時，可能會出現機油耗盡的風險。

以電機電流值作為變頻器選擇的依據，電機額定功率僅供參考。

變頻器輸出富含高次諧波，會降低電機的功率因數和效率。

變頻器在長電纜運行時，應考慮電纜對性能的影響，必要時應選用專用電纜。為了彌補這個問題，逆變器應該放大一檔到二檔的選擇。

高溫、頻繁開關、高空等特殊場合會降低變頻器的容量。建議根據第一放大檔選擇變頻器。

與工頻電源相比，變頻器驅動同步電機時，輸出容量會降低10~20%。

對于壓縮機、振動器等扭矩波動較大的負載以及油泵等峰值負載，應充分了解工頻的運行情況，選擇較大的變頻器。
