三相電機接線端子實物(電動機為什么六個接線柱)

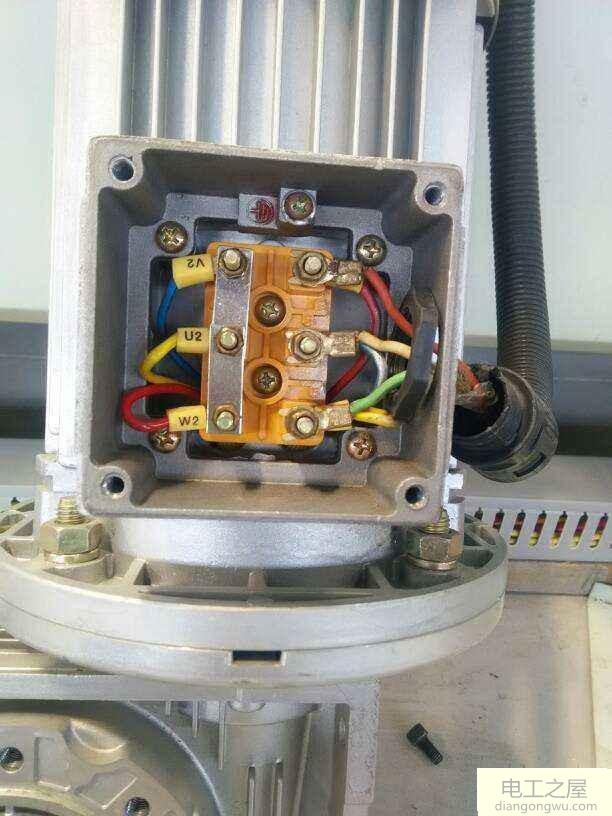

了解電動機的繞組線圈在三相電動機中，有三個線圈以120度的角度排列，每個線圈在開始和結束時都分為兩個端子。有6個端子（U1，U2，V1，V2，W1，W2）對應于電動機三個繞組的第一端和最后端，并且可以通過不同的接線方法來實現啟動操作。

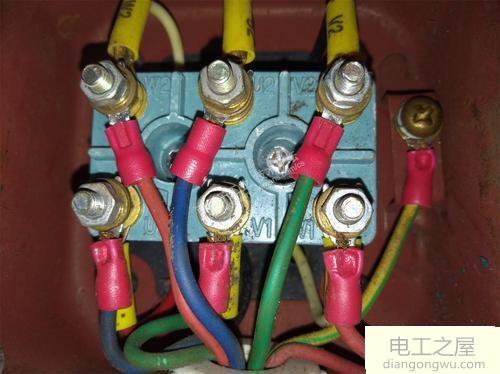

1.三角形連接（△連接），因為不同繞組的前兩個端子（U1-W2，V1-U2，W1-V2）連接在一起形成類似于三角形形狀。

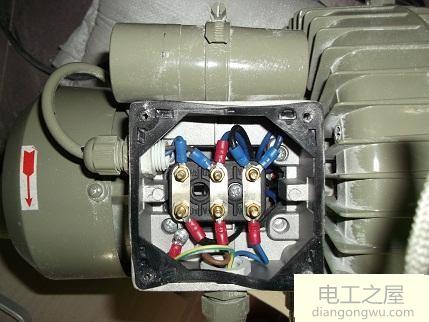

在三角形連接方法中，上端子和下端子短路到連接件，因此連接是等電位的，因此可以上下連接，并且連接方便。

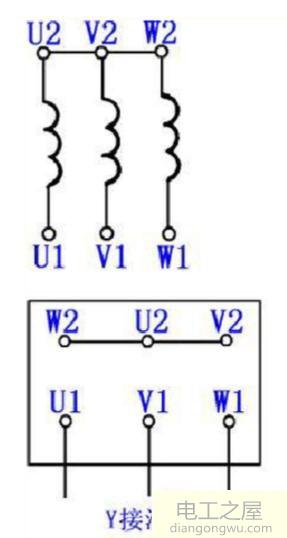

2.星形連接（Y型連接）在六個端子中，U1，V1，W1分別連接，而U2，V2，W2短路，因此被稱為是因為它們以星形排列該圖。 star形法。

使用星形連接時要小心。電源線只能連接到U1，V1，W1接線柱，另一排在三相繞組的末端短路。無法連接電線。否則，它將被短路。

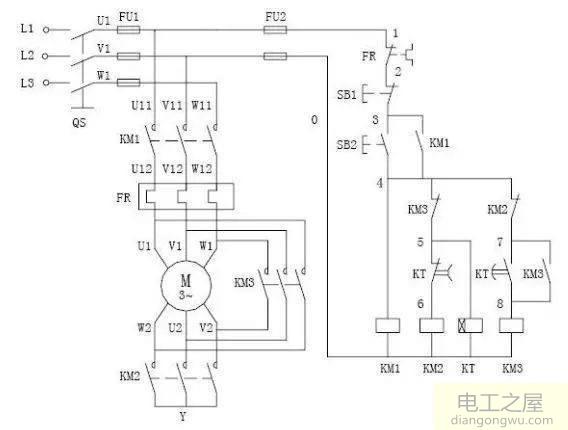

3.如果電動機以星形-三角形降壓電壓啟動，則需要連接6根電線并去除所有短路連接。標記每根電線所連接的繞組端子編號，然后根據圖紙將其連接到配電柜中的相應端子。沒有人可以連接錯誤。否則，可能會導致短路或設備燒毀。

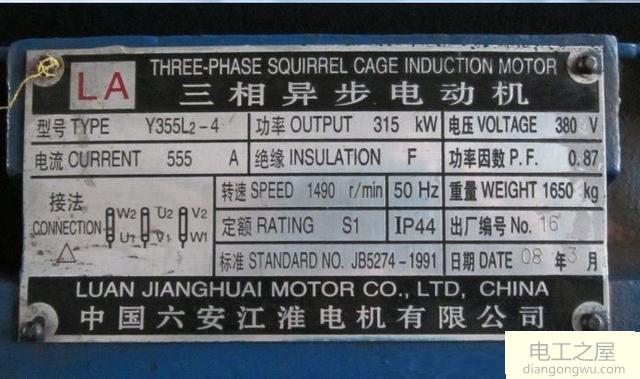

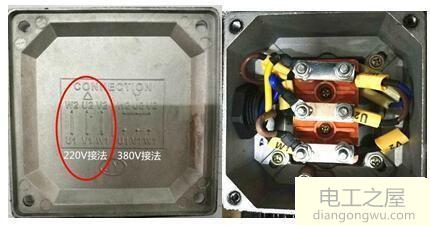

通常，電機銘牌指示電機的連接方法，并且該連接方法也顯示在電機接線盒內，因此請小心！

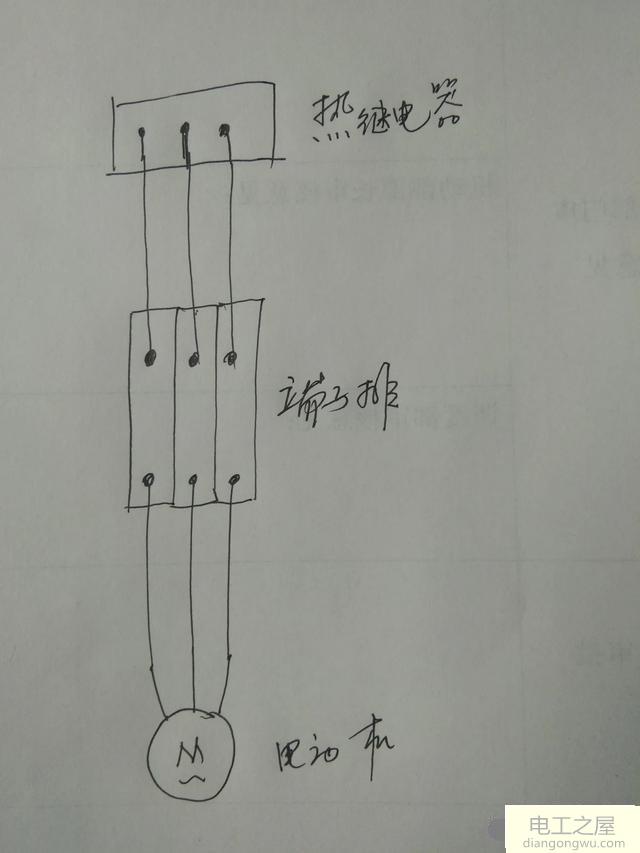

主電路接線端子排應為配電柜的端子排。通常情況下，配電柜的主電路端子排應通過電線（連接至熱繼電器的主電路端子）連接至上部端子，下部連接至電機電源線。如果將電動機電源線連接到端子排的上端子，并將連接到熱繼電器的電線連接到下端子，則不會影響使用，但是它不是標準化的。因此，將電動機電源線連接到接線盒底部的原因如下。

1.規格要求。

2.接線方便。

3.接線美觀。
