電動機參數一覽表，變頻電動機銘牌詳解

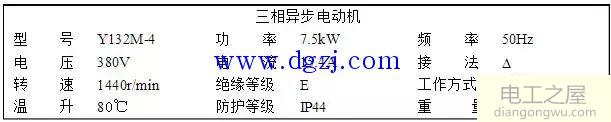

三相異步電動機的基座上有一個銘牌。電機的主要性能和技術數據在銘牌上標明。

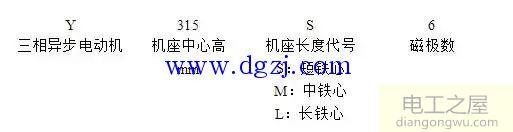

1）。型號為了滿足不同目的和不同工作環境的需求，電機制造商創建了不同的電機系列，并且每個系列中的不同電機都標有不同的型號。示例：

2）。接線方式接線方式是指電動機三相定子繞組的接線方式。

通常，鼠籠式電動機的接線盒有6條導線，分別標記為U1，V1，W1，U2，V2，W2。

U1，V1，W1是每個相繞組的起點。

U2，V2，W2是每個相繞組的末端。

三相異步電動機有兩種連接方法。

星形（Y）連接和三角形（△）連接。通常，功率小于4 kW的三相異步電動機以星形連接，功率為4 kW或更高（未包括）的電動機以三角形連接。

3）。電壓

銘牌上指示的電壓值表示在額定運行期間必須施加到電動機定子繞組的線電壓值。通常，電動機的電壓不應高于或低于其額定值的5％。

重要的是要注意，在低于額定電壓的電壓下運行會大大降低最大轉矩Tmax和啟動轉矩Tst，這對電動機的運行有害。

三相異步電動機的額定電壓為380V，3000V和6000V。

4）。當前

銘牌上指示的電流值表示電動機在額定運行時定子繞組的最大允許線路電流。當電動機空載時，轉子速度接近旋轉磁場的速度，并且兩者之間的相對速度非常小，因此轉子電流幾乎為零。這時，定子電流幾乎全部被勵磁。設置旋轉磁場的電流。隨著輸出功率的增加，轉子電流和定子電流都相應增加。

5）。功率和效率

銘牌上指示的功率值表示在指定的環境溫度和額定運行條件下輸出到電動機電極軸的機械功率值。輸出功率不等于輸入功率，差等于電動機本身的功率損耗，包括銅損耗，鐵損耗和機械損耗。

所謂效率η是輸出功率與輸入功率之比。通常，在額定運行期間，鼠籠式電動機的效率約為72％-93％。

6）。功率因數

由于電動機是感性負載，因此定子相電流比相電壓延遲了φ角，cosφ是電動機的功率因數。三相異步電動機的功率因數在額定負載下低至約0.7至0.9，在輕載和空載時較低，而在空載時僅為0.2至0.3。在選擇電動機時，要注意容量，盡量避免“卡丁車被大貨車拉動”，并縮短空載時間。

7）。速度

額定電動機運行時的轉子速度（每分鐘轉數）。

不同數量的刺激對應于不同的速度水平。最常用的是4個步驟（n0=1500r/min）。

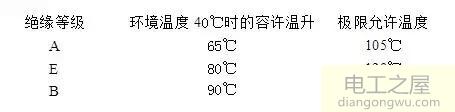

8）。絕緣等級

絕緣等級根據使用期間電機繞組中使用的絕緣材料的允許溫度極限來定級。所謂極限溫度是指電機絕緣結構中最熱點的最高允許溫度。
