電動機的輸出功率公式(三相異步電動機功率計算公式詳解)

三相異步電動機是一種常見的電動機類型，我知道三相異步電動機的功率計算公式為P=√3* U * I * cosj，這是基本公式，但有一定的局限性。本文詳細總結了用于計算該三相異步電動機功率的公式的基本知識。

I.三相異步電動機的功率計算公式的說明

三相異步電動機功率公式：P=√3* U * I * cosj

該公式適用于具有三相對稱負載的電路，該電路僅在將三相異步電動機用于三相對稱負載時才有效。

P-電動機的輸入有功功率。

U-電動機電源輸入處的線路電壓。

I-電動機電源輸入的線電流。

cosj-這是電動機的功率因數。

j-這是相電壓和相電流之間的相位差的角度。

推論兩相和三相異步電動機的功率計算公式

三相對稱負載電路的總功率是每相功率的三倍，即P=3 * u * i，

位置：

是u平均相電壓。

i均相電流。

Y型連接：U=√3u，I=i

P=3 * 1 /√3* U * I * cosj=√3UIcosj

三角形連接：U=u，I=√3i

P=3 * U * 1 /√3* I * cosj=√3UIcosj

三相和三相電路的基本概念

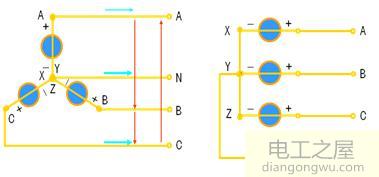

將三個繞組的X，Y，Z端與起始端A，B，C連接在一起。連接方法稱為星形連接，也稱為Y連接。 X，Y和Z連接在一起的點稱為Y連接的對稱三相電源的中性點，用N表示。

星型連接（Y型連接）

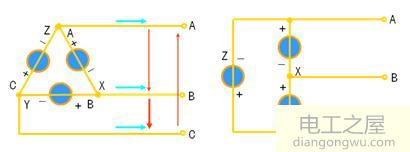

依次連接三個繞組的開始和結束的連接方法稱為增量連接。

三角形連接

端子線（火線）：A，B，C開頭的3層引線

中線：中性點N出現，并且連接方法中沒有中性線。

線電壓：端子線和端子線之間的電壓

相電壓：每相電源的電壓

線電流：流過端子線的電流

相電流：流過每相的電流

該三相異步電動機功率計算公式也可以應用于其他三相對稱電路。如果載荷是對稱的，則P=√3* U * I * cosj都是有效的。
