電機安裝類型代碼

很小的時候聽大人講電動自行車。當時日本有一種觀點認為中國不配擁有這種現代化的交通工具，不屑一顧地認為中國只能給自行車加一個馬達。我不太了解我的童年，但我只覺得我是鄙視!今天，女士可以談?wù)勀切┡c電機有關的事情！

馬達與電動機:電機，源于英國電機，傳入中國后被改造成電機。機動就是移動和機動。所以電機有很多種，氣動的，電動的，液壓的等等。電機只是電機的一種，但我們通常更經常使用電機，所以當我們說電機時，我們都是指電機。今天，作者收集了由兩部分組成的日文電機代碼，并與大家分享。

安裝型式

兩部分組成電機安裝代號

兩部分構成安裝類型碼：IM 4位阿拉伯?dāng)?shù)字；第一部分IM是英文“安裝安裝型”的縮寫；第二部分由四個阿拉伯?dāng)?shù)字組成，用于表示電機與配套設備之間的連接方式或所用零件。哪4個數字(從左到右)代表：

第一名：表示結構類型，從0到9共10種；

第二、三位數字：組合表示安裝類型，近200種(見GB/T 997)；

最后位置：表示軸向延伸樣式的分類。

電機安裝型式代號

1-帶端蓋的軸承，用腳安裝；

2-帶端蓋的軸承，通過底座和法蘭安裝；

3-帶端蓋的軸承，其中一個帶法蘭，通過法蘭安裝；

4-帶端蓋的軸承，底座帶法蘭，法蘭安裝；

5-無軸承；

6-帶端蓋軸承和閥座軸承；

7-帶閥座軸承和環形蓋；

8—除1-4以外的立式電機；

9-特殊安裝類型的電機；

10—無機座椅。

首位代號釋義

1-有一個圓柱形軸延伸；

2-有兩個圓柱軸延伸；

3-有錐形軸延伸；

4-有兩個錐形軸延伸部分；

5-有一個帶法蘭的軸延伸部分；

6-有兩個帶法蘭的軸延伸部分；

端7-d是法蘭軸延伸，端n是圓柱軸延伸；

9-所有其他類型的軸向延伸；

10-無軸向延伸。

末位代號釋義

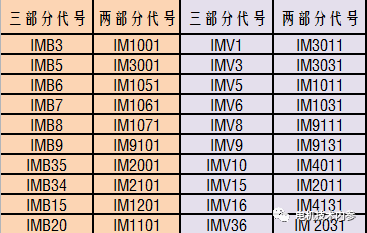

三部分代碼代表電機和基礎的安裝方式，兩部分代碼代表電機和設備的連接方式；具體的事情有具體的內容；電機制造商應直接與設備制造商聯系，實現技術參數的無縫連接。
