電機正轉十秒，再反轉十秒，再正轉十秒。要設計這樣的電路，可以先找一個相似的電路圖，在相似電路的基礎上進行組合修改。

因?yàn)橛须姍C(jī)正轉和反轉，所以類似的電路自然是電機正轉和反轉電路。

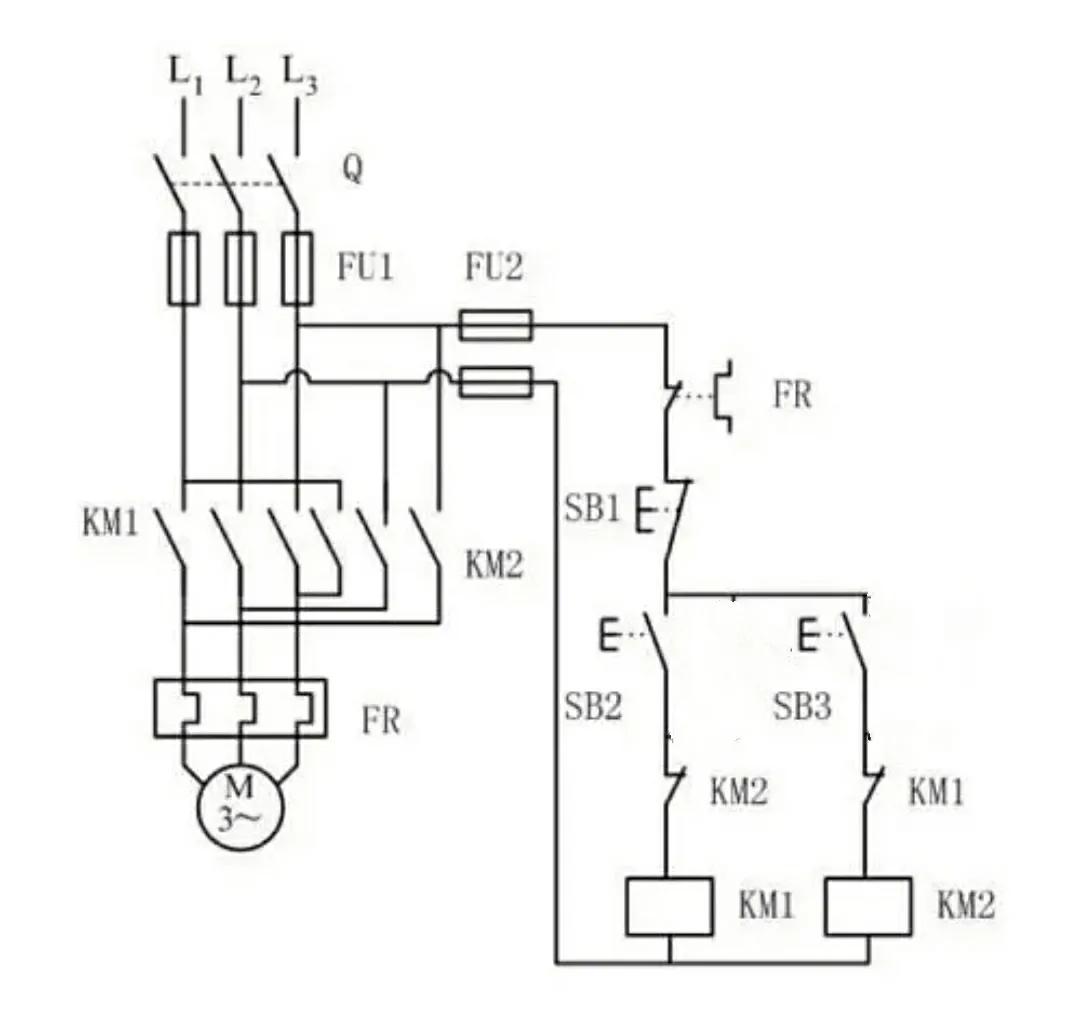

按鈕點動接觸器互鎖電機向前和向后

選擇一個由按鈕微動接觸器聯鎖的電機正反轉電路。添加并修改該電路，以滿足所需的控制要求。

電機正轉十秒，反轉十秒，熟悉指示燈閃爍電路。

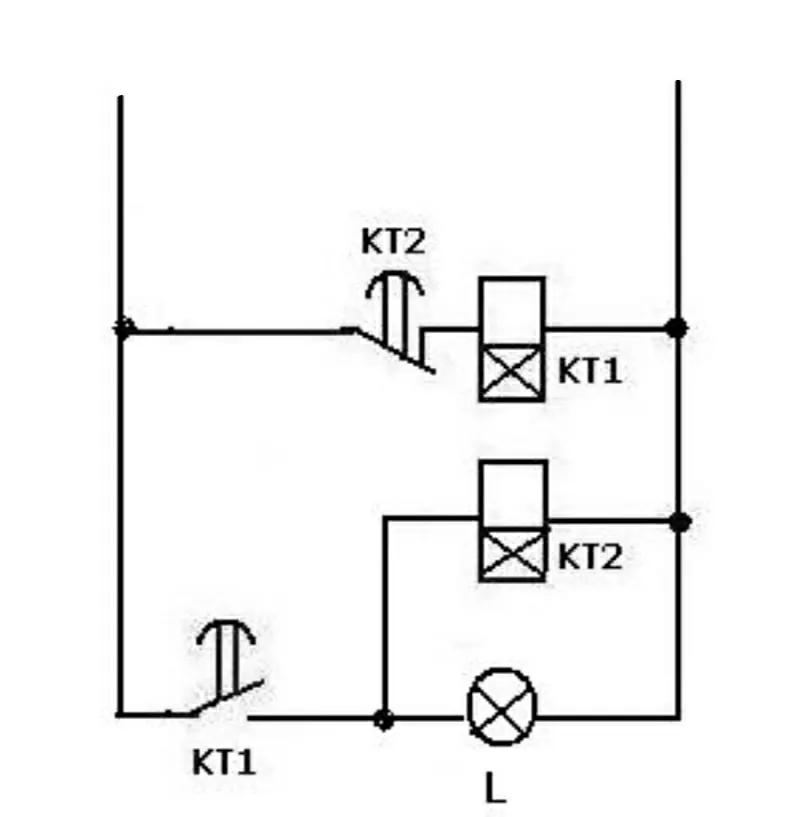

指示燈閃爍電路

閃爍電路由兩個通電延時時間繼電器組成，控制指示燈l的通電時間和斷電時間。

當KT1和KT2的時間設置為10秒時，指示器L形成10秒開10秒關的無限循環。

幫指示燈更換成中間繼電器，就形成了，中間繼電器通電10秒、斷電10秒無限循環。

使用中間繼電器的常閉觸點代替正、反轉電路中的按鈕SB2。

使用中間繼電器的常開觸點代替正、反轉電路中的按鈕SB3。

這樣的電機正轉10秒，再反轉10秒，電路就基本形成了。在該電路上增加了啟動、保護和停止電路，控制電路的啟動、停止和失壓保護。

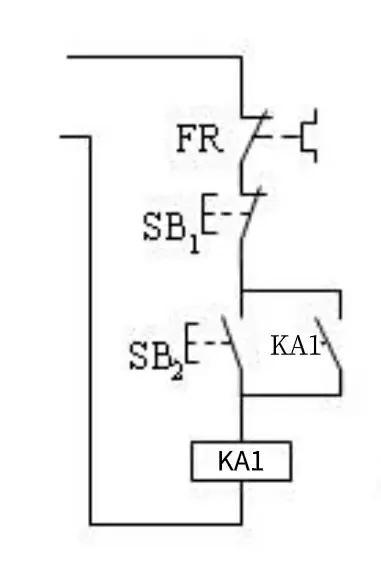

啟動、保證和停止電路

把電機的正反轉電路、閃光電路、啟停電路組合起來，簡單改裝，就形成了一個完整的電機正反轉10秒的無線循環控制電路圖。

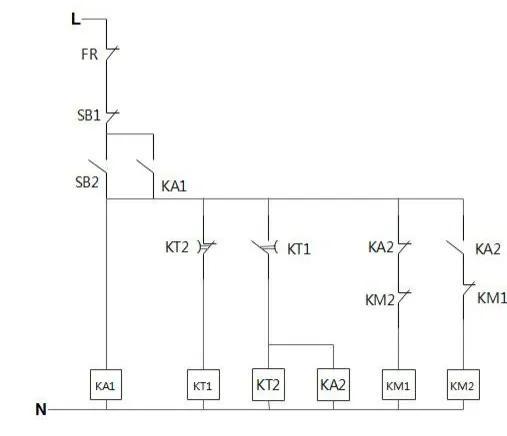

雙通電延時繼電器控制

KT2設置10秒為正向通電時間，KT1設置10秒為反向通電時間。

當按下啟動按鈕SB2時，KM1通電電機正轉。10秒后，KA2通電，KM1斷電，KM2通電電機反轉。10秒鐘后，電機正轉，無限循環。

復雜的電路都是由基礎電路組成，基礎電路的積累有助于控制電路的設計。電機正轉10秒反轉10秒是由三個基礎電路組成。而一臺設備的控制電路通常也是由電機正轉10秒、反轉10秒類似的基礎電路組成。

任何設備的控制電路都是：“由簡入繁，由繁入簡”。

電機正轉10秒，反轉10秒的無限循環回路可以用在一些攪拌設備中，使攪拌的液體和物料更加均勻，也可以用來控制兩臺水泵的交替運行。

連續循環式時間繼電器

工作中會遇到一些功能性電氣部件。使用功能電器元件可以簡化電路，使電路控制更簡單。連續循環時間繼電器就是其中之一。

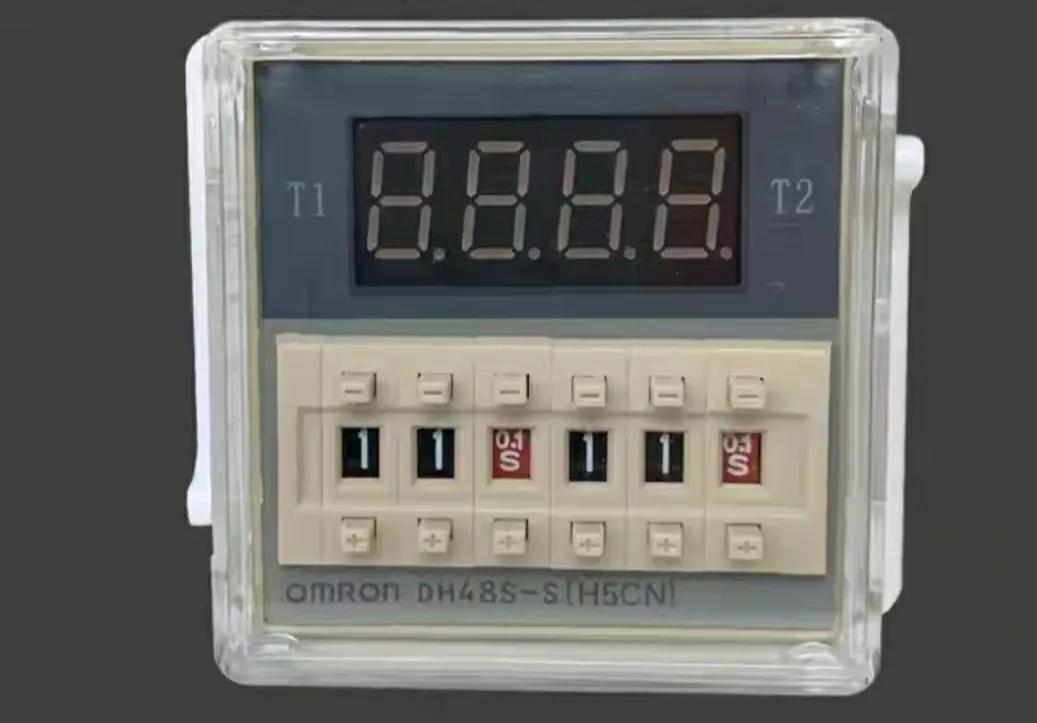

連續循環時間繼電器

連續時間繼電器有兩組時間設置。時間設置在T1左側后，計時器開始計時。當時間到達時，輔助觸點開始動作。時間T2設置在右側，這是輔助觸點動作的保持時間。時間到時，觸點將復位，T1將再次計時。

連續時間繼電器相當于一個閃光電路。

連續時間繼電器工作時必須通電。

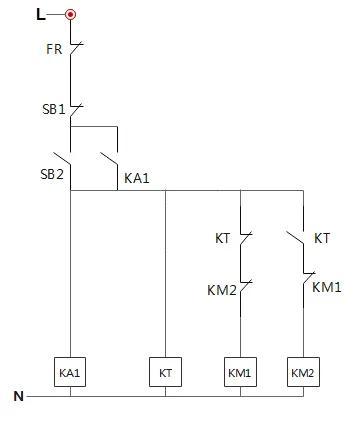

連續循環時間繼電器控制

連續時間繼電器KT的T1設定為10秒作為正向接通時間，T2設定為10秒作為反向接通時間。

當按下啟動按鈕SB2時，KM1通電電機正轉，KT始終保持通電，KT的常開、常閉觸點釋放10秒，移動10秒，釋放10秒，無限循環。同時，KM1上電10秒后控制停止，KM2上電10秒后控制停止，KM1無限期上電。

KM1電機正轉，KM2電機反轉。

電路設計中的注意事項

當電機正轉時，切換到電機反轉時不會產生短路，因?yàn)榻佑|器和繼電器的線圈通電時，常閉觸點先斷開，然后常開觸點閉合。

當接觸器和繼電器線圈斷電時，動作的常開觸點先釋放，動作的常閉觸點后釋放。

當接觸器和繼電器線圈通電或斷電時，常開和常閉觸點不會同時動作，而是按順序動作。電路設計要注意這些細節。

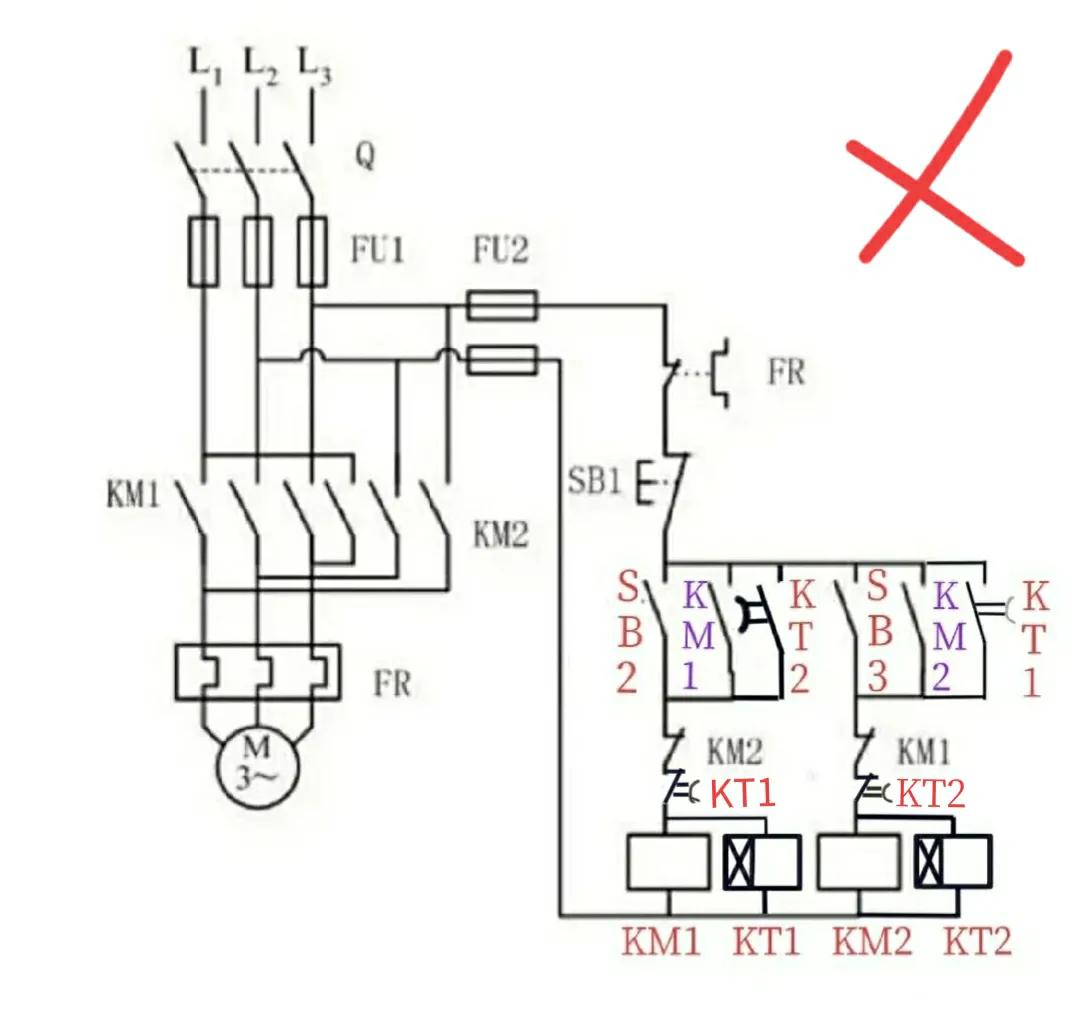

錯誤的電路圖

電機正轉10秒，然后反轉10秒，無限循環。不能用上面的電路圖。乍一看感覺問題不大，但是仔細分析就會發現問題很大。

當按下啟動按鈕SB2時，KM1和KT1通電。10秒后，KT1的延時觸點動作，但延時觸點的常開和常閉不同時動作。
